什么是交联度?交联密度对料性能有 什么影响?

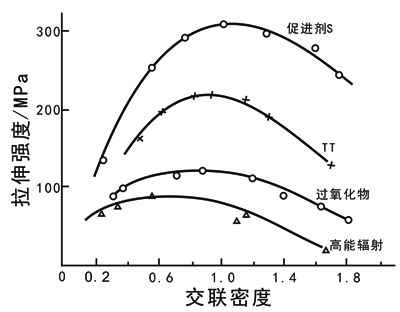

图1-6 不同硫化体系硫化交联密度与拉伸强度的关系
交联密度反映了橡胶交联(硫化)程度的深浅,表示形式多样,最常用1/(2Mc)表示。Mc表示硫化胶网状结构相邻交联点间的橡胶链段的平均分子量。Mc越大,硫化程度越浅;Mc越小,硫化程度越深。东莞欧文新材料有限公司的主打产品有硫化剂PDM、环保发泡剂OBSH、环保促进剂等。
硫化胶交联密度的大小,决定于硫化体系配合剂的选择及硫化条件。交联密度的大小对硫化胶的性能会产生规律性影响。交联密度对拉伸强度的影响,随交联密度的增加,拉伸强度先增加再减小,如图1-6所示。这是因为交联程度适度增加时,有助于分子链的定向排列和伸张结晶,拉伸强度增加;而交联密度过高,交联网络则阻碍分子链的定向排列,妨碍了结晶,同时也会加重交联键分布的不均匀性,致使应力分布更不均匀,所以拉伸强度下降。
交联密度和耐撕裂性能的关系与拉伸强度相类似,只不过撕裂强度出现最大值时的交联密度范围比较窄,而且交联密度要比最大拉伸强度的交联密度低得多。这是因为在较低交联密度时,硫化胶有较高的伸长率,有助于撕裂强度的提高。当交联键的类型相同时,随着交联密度的适度增加,硫化胶在定伸应力、硬度、回弹性、定负荷条件下的耐疲劳龟裂性提高,扯断伸长率下降,永久变形和动态生热减小,在溶剂中的溶胀减小。
上一篇：硫化曲线的基本定义
下一篇：如何分析门尼焦烧曲线?
