促进剂DIBS
促进剂DIBS(accelerator DIRS)又称促进剂DZBs,其化学名称为N,N-二异丙基-2并噻唑次碳酰胺(N,N-dip-2- benzothiazole sulphe- amide)。国外相应商品名有DZBs、 santoaire ZP( Hardwick,美国)等。分子式C13H13N2S2,相对分子质量266.42。
1.性能
浅黄色粉末,相对密度1.21-1.23,熔点5-60℃,溶于苯、丙酮、乙醚和甲醇,不溶于水,在室温下贮存稳定。低毒。
2.生产原理
二异丙胺与氯酸钠在低于25℃的条件下反应生成氯代二异丙胺,氯化二异丙胺与促进剂DM、二异丙胺在甲醇溶液中于65℃下反应,得到促进剂DBS。

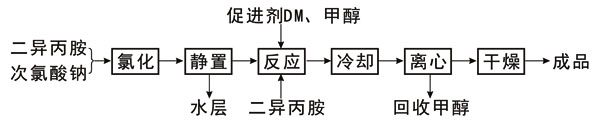

3.工艺流程
4.主要原料
促进剂DM(工业品） 724 次氯酸钠(含氯10%) 3170
二异丙胺(≥95%) 497 甲醇(95%) 500
二异丙胺(≥95%) 497 甲醇(95%) 500
5.生产工艺
将二异丙胺加入氯化反应釜中,在激烈搅拌下将有效氯含量大于25%的次氯酸钠滴反应釜内,将反应温度控制在25℃以下。反应结束后,静置分去氢氧化钠水层,制得氯代二异丙胺。将溶剂甲醇加入反应锅中,再加入氯代二异丙胺、2-硫代二苯并噻唑(促进剂DM)及二异丙胺,搅拌使物料溶解,升温至65℃进行反应。反应完成后,将反应物料冷却析晶,离心分离,水洗后干燥得到促进剂DIBS。
6.质量标准
外观 浅黄色或淡红色针状粉末 水分/% ≤0.5
熔点/℃ ≥52 灰分/% 0.5
水溶物pH值 6-8
熔点/℃ ≥52 灰分/% 0.5
水溶物pH值 6-8
7.用途
用作橡胶后效性促进剂。在天然橡胶中延迟作用比促进剂NOBS大,而且在硫化温度下硫化速度比较快。硫化平坦性宽,一般可采用较高的硫化温度(130~160℃)。通常用于制造轮胎、胶管、胶带、工业制品等。使用时配氧化锌和硬脂酸,并可用促进剂D、促进剂DOTG、促进剂TMTD等活化。一般用量为0.4%~1.5%,并配以2.5%~0.5%的硫磺。
8.安全与贮运
反应设备密闭,防止冒漏,车间内加强通风,操作人员应穿戴秀保用具。产品低毒,采用内衬塑料袋的编织袋包装,贮存于阴凉、低温、干燥处。
