胶种对橡胶耐磨耗性的影响

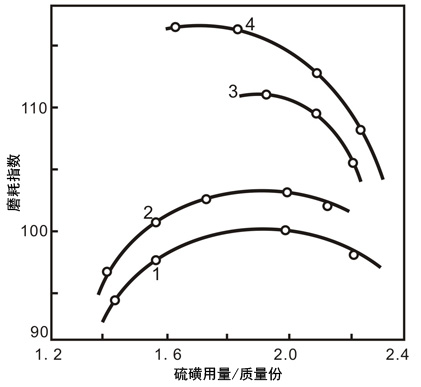

图8-2 使用不同结构度炭黑的胎面胶的相对耐磨耗性与硫磺用量的关系
(1)顺丁橡胶
在通用的二烯类橡胶中,其硫化胶的耐磨耗性能按下列顺序递减:顺丁橡胶>溶聚丁苯橡胶>乳聚丁苯橡胶>天然橡胶>异戊橡胶。顺丁橡胶的耐磨耗性较好,从结构上分析,主要原因是它的分子链柔顺性好、弹性高、玻璃化温度较低(-95~105℃)。硫化胶耐磨耗性一般随生胶的玻璃化温度(Tg)的降低而提高。顺丁橡胶硫化胶的耐磨耗性随顺式链节(1,4-结构)含量的增加而提高。用顺丁橡胶制作的轮胎胎面胶,在良好路面和正常的气温下,耐磨耗性比丁苯橡胶和天然/顺丁并用胶高30%~50%顺丁橡胶的相对耐磨性,随轮胎使用条件苛刻程度的提高而明显增加。这是由于在此条件下,顺丁橡胶的磨耗基本上属于疲劳磨耗,而此时天然橡胶和丁苯橡胶则以卷曲磨耗在道路平直、气温较高而使用条件不苛刻的情况下,顺丁橡胶胎面胶的耐磨耗性与丁苯为主。顺丁橡胶用作胎面胶的主要缺点是抗掉块能力低,因此实用中经常用天然橡胶或丁苯橡橡胶胎面胶相近胶与它并用。当顺丁橡胶在并用胶中的并用比例增加到60%时,并用胶的耐磨耗性增加。但是顺丁橡胶的工艺性能不好,因此其并用比例通常不超过50%。
在通用的二烯类橡胶中,其硫化胶的耐磨耗性能按下列顺序递减:顺丁橡胶>溶聚丁苯橡胶>乳聚丁苯橡胶>天然橡胶>异戊橡胶。顺丁橡胶的耐磨耗性较好,从结构上分析,主要原因是它的分子链柔顺性好、弹性高、玻璃化温度较低(-95~105℃)。硫化胶耐磨耗性一般随生胶的玻璃化温度(Tg)的降低而提高。顺丁橡胶硫化胶的耐磨耗性随顺式链节(1,4-结构)含量的增加而提高。用顺丁橡胶制作的轮胎胎面胶,在良好路面和正常的气温下,耐磨耗性比丁苯橡胶和天然/顺丁并用胶高30%~50%顺丁橡胶的相对耐磨性,随轮胎使用条件苛刻程度的提高而明显增加。这是由于在此条件下,顺丁橡胶的磨耗基本上属于疲劳磨耗,而此时天然橡胶和丁苯橡胶则以卷曲磨耗在道路平直、气温较高而使用条件不苛刻的情况下,顺丁橡胶胎面胶的耐磨耗性与丁苯为主。顺丁橡胶用作胎面胶的主要缺点是抗掉块能力低,因此实用中经常用天然橡胶或丁苯橡橡胶胎面胶相近胶与它并用。当顺丁橡胶在并用胶中的并用比例增加到60%时,并用胶的耐磨耗性增加。但是顺丁橡胶的工艺性能不好,因此其并用比例通常不超过50%。
(2)丁苯橡胶
丁苯橡胶的弹性、拉伸强度、撕裂强度都不如天然橡胶,其玻璃化温度(T。=-57℃)也比天然橡胶高,但其耐磨性却优于天然橡胶。丁苯橡胶中苯乙烯的量为23.5%时,综合性能较好,而随苯乙烯含量増加,其硫化胶耐磨耗性下降。丁苯橡胶的耐磨耗性随分子量的增加而提高。溶聚丁苯橡胶的耐磨耗性优于乳聚丁苯橡胶。用于轮胎胎面胶的丁苯橡胶在苛刻的使用条件下,不充油的SBR-1500比充油37.5份的SBR-1712的耐磨耗性提高5%~10%;但在苛刻的条件下,特别是在高温时,则不如SBR-1712。橡胶促进剂生产厂家东莞欧文新材料为您提供最优质的服务及产品。
丁苯橡胶的弹性、拉伸强度、撕裂强度都不如天然橡胶,其玻璃化温度(T。=-57℃)也比天然橡胶高,但其耐磨性却优于天然橡胶。丁苯橡胶中苯乙烯的量为23.5%时,综合性能较好,而随苯乙烯含量増加,其硫化胶耐磨耗性下降。丁苯橡胶的耐磨耗性随分子量的增加而提高。溶聚丁苯橡胶的耐磨耗性优于乳聚丁苯橡胶。用于轮胎胎面胶的丁苯橡胶在苛刻的使用条件下,不充油的SBR-1500比充油37.5份的SBR-1712的耐磨耗性提高5%~10%;但在苛刻的条件下,特别是在高温时,则不如SBR-1712。橡胶促进剂生产厂家东莞欧文新材料为您提供最优质的服务及产品。
(3)其他橡胶
在通用的二烯类橡胶中,天然橡胶的耐磨耗性不如顺丁橡胶和丁苯橡胶,但却优于合成的异戊橡胶丁腈橡胶硫化胶的耐磨耗性比异戊橡胶要奷,其耐磨耗性随丙烯腈含量増加而提髙。羧基丁腈橡胶耐磨性较好。乙丙橡胶硫化胶的耐磨性和丁苯橡胶相当。随生胶门尼黏度提高,其耐磨耗性也随之提高。第三单体为1,4己二烯的EPDM,耐磨性比亚乙基降冰片烯和双环戊二烯为第三单体的EPDM好。丁基橡胶硫化胶的耐磨耗性,在20℃时和异戊橡胶相近;但当温度升至100℃时,耐磨耗性则急剧降低。丁基橡胶采用高温混炼时,其硫化胶的耐磨耗性显著提高，以氯磺化聚乙烯为基础的硫化胶,具有较高的110耐磨耗性,高温下的耐磨性亦好丙烯酸酯橡胶为基础的硫化胶的耐磨耗性比丁腈橡胶硫化胶稍差一些聚氨酯橡胶是所有橡胶中耐磨耗性最好的种。聚氨酯橡胶的耐磨性比其他橡胶高10倍以上，常温下具有优异的耐磨性,但在高温下它的耐磨性会急剧下降。
在通用的二烯类橡胶中,天然橡胶的耐磨耗性不如顺丁橡胶和丁苯橡胶,但却优于合成的异戊橡胶丁腈橡胶硫化胶的耐磨耗性比异戊橡胶要奷,其耐磨耗性随丙烯腈含量増加而提髙。羧基丁腈橡胶耐磨性较好。乙丙橡胶硫化胶的耐磨性和丁苯橡胶相当。随生胶门尼黏度提高,其耐磨耗性也随之提高。第三单体为1,4己二烯的EPDM,耐磨性比亚乙基降冰片烯和双环戊二烯为第三单体的EPDM好。丁基橡胶硫化胶的耐磨耗性,在20℃时和异戊橡胶相近;但当温度升至100℃时,耐磨耗性则急剧降低。丁基橡胶采用高温混炼时,其硫化胶的耐磨耗性显著提高，以氯磺化聚乙烯为基础的硫化胶,具有较高的110耐磨耗性,高温下的耐磨性亦好丙烯酸酯橡胶为基础的硫化胶的耐磨耗性比丁腈橡胶硫化胶稍差一些聚氨酯橡胶是所有橡胶中耐磨耗性最好的种。聚氨酯橡胶的耐磨性比其他橡胶高10倍以上，常温下具有优异的耐磨性,但在高温下它的耐磨性会急剧下降。
上一篇：臭氧浓度对橡胶臭氧老化的影响
下一篇：应力及应变对橡胶臭氧老化的影响
