臭氧浓度对橡胶臭氧老化的影响

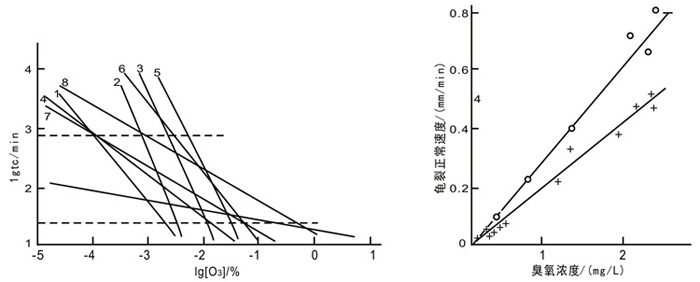

图3-17 各种硫化胶产生龟裂的时间与臭氧浓度的关系 图3-18 NR与SBR的龟裂增长速度与臭氧浓度的关系
图3-17为不同硫化胶产生臭氧龟裂所需要的时间与臭氧浓度的关系。由图可见,各种橡胶的龟裂时间均随臭氧浓度的提高而显著缩短,但因橡胶的品种不同,程度有差别。臭氧浓度也影响着龟裂增长速率。图3-18为NR及SBR的龟裂增长速度与臭氧浓度的关系。由图可见,随着臭氧浓度的提高,龟裂增长速度提高。橡胶促进剂生产厂家欧文新材料为您提供最优质的服务及产品。
某些研究者发现,含有惰性填料及增塑剂的样品暴露在臭氧环境下,初始产生龟裂所需要的时间te与样品断裂所需时间td之比,在较宽的臭氧浓度范围内保持常数。在很多情况下,tc与td以相同方式与臭氧浓度有关。tc/td之比对于力及样品中所含的防止热氧老化的防老剂及防止臭氧老化的防老剂比较敏感在同一臭氧浓度下,由于NR与SBR、BR及NBR的结构不同,臭氧老化特性也不同。伸长的NR在臭氧环境中短时间内产生龟裂,但龟裂增长的速度慢,龟裂的数量多且浅而小。与此相反,SBR书R及NBR产生龟裂的时间要长一些,但龟裂的增长速度快,有变成较大龟裂的倾向。
上一篇： 橡胶种类的影响
下一篇：胶种对橡胶耐磨耗性的影响
