橡胶种类的影响

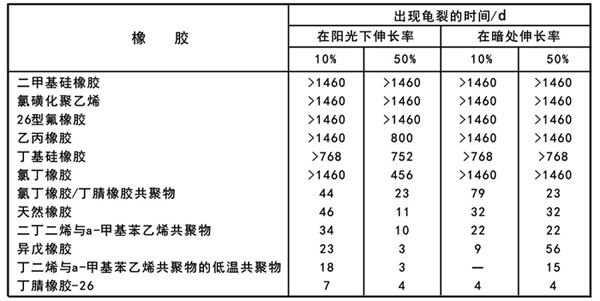

表3-4 不同硫化胶在大气中的耐臭氧龟裂性
不同的橡胶耐臭氧老化性不同。表3-4为不同硫化胶在大气中的耐臭氧老化性。造成这种差异的主要原因是它们的分子链中不饱和双键的含量、双键碳原子取代基的特性以及分子链的运动性等。橡胶促进剂供货商欧文新材料有限公司为您提供最优质的产品及服务。
(1)双键含量的影响
由表3-4可见,在主链上不含碳碳双键的橡胶的耐臭氧老化性远远优于不饱和橡胶,尤其是硅橡胶、氟橡胶及氯磺化聚乙烯橡胶,即使暴露3年后仍未出现老化迹象。比较丁基橡胶与异戊橡胶的耐臭氧老化性还可以发现,双键含量低也可以显著地改善耐臭氧老化性，也说明双键含量多的橡胶易发生臭氧老化。对于NBR来说,随着丙烯腈(AN)含量的提高,龟裂速度明显地降低,当丁二烯(B)含量从82%下降到60%时,尽管不饱和度的下降幅度不大,但可使龟裂增长速度下降到原来的1/5以下。这主要不是由于不饱和度的降低,而是由于随着丙烯腈的含量的提高使分子的运动性降低所致。
(2)双键碳原子上取代基的影响
由于臭氧与双键的加成反应是一种亲电反应,因而碳碳双键上的取代基将按照亲电反应的规律影响臭氧老化。当不饱和双键碳原子连有烷基等供电子取代基时,可加快与臭氧的反应活性:当连有氯原子等吸电子取代基时,将降低与臭氧的反应活性。根据这一规律可以推断,与臭氧的反应速率按如下顺序降低CR<BR<IR(NR)。表3-4的实验结果证明了这一点。由于CR与臭氧的反应活性低因而是比较耐臭氧老化的橡胶。但CR耐臭氧老化的其他原因还有如前所述的它的初级臭氧化物分解形成的酰氯不易形成臭氧化物,而且酰氯与水反应在其表面上形成了层柔软的膜,不因变形或受力而破坏,对其内层免受臭氧攻击有很好的保护作用。
上一篇：定伸应力和硬度
下一篇：臭氧浓度对橡胶臭氧老化的影响
