厚制品硫化条件如何确定？_obsh发泡剂|环保促进剂

厚制品硫化条件如何确定？

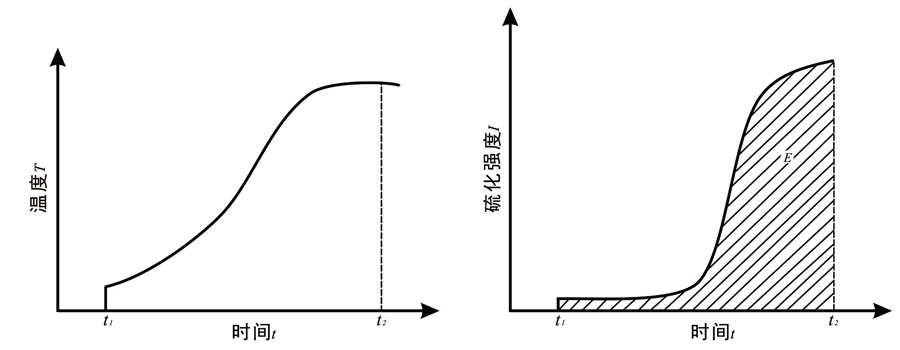

图3-31 由热电偶测得的制品内层温度-硫化时间曲线图3-32 硫化强度和硫化时间的关系

要确定厚制品的硫化条件，首先要算出各层的硫化效应，为了计算各层的硫化效应,必须知道各层硫化时的温度,各层的硫化温度一般可用热电偶测量,也可用热传导的计算求得。

测定温度通常每5min或3min读一次数,可用表进行记录,如果把温度T对时间t作图,则可得到一条厚制品各层温度-时间的曲线,如图3-31所示。它显示了制品内层在整个硫化过程中的温度变化情况,表明了温度是时间的函数。

厚制品硫化效应的计算方法有两种,一种方法是如果把图3-31的温度数据代入式中,则可得出各段时间的硫化强度I,将和t作图,同样可得到一条关于硫化强度与硫化时间的变化曲线,如图3-32所示。I也是时间t的函数。

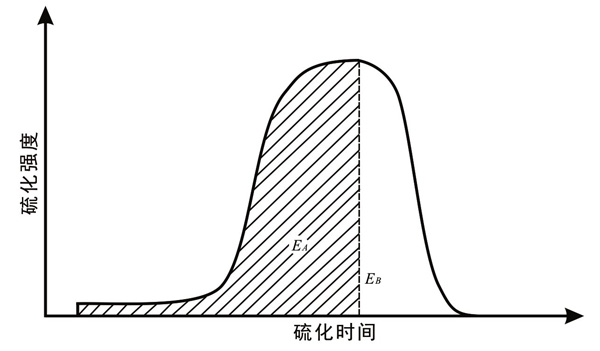

图3-33 硫化效应面积表示图
EA— 硫化效应面积 EB—后硫化效应面积

图3–32中曲线的阴影部分的面积即为硫化效应E。对于厚制品应将制品取出后因热量不能及时散发而产生的后硫化因素考虑进去,后硫化效应面积为EB,则总硫化效应的面积为E=EA+EB,如图3-33所示。

另一种方法是用数学积分近似式来计算,计算式为:

式中△t—测温的间隔时间(通常间隔5min),mn;,
Io——硫化开始时温度为to(初始温度)时的硫化强度;
I1—第一个间隔时间温度为t1的硫化强度;I2第二个间隔时间温度为t2的硫化强度(下面依次类推);

In—最后一个间隔时间温度点的硫化强度。

只要计算的硫化效应落在试片的最小和最大正硫化效应范围内,即说明制品达到正硫化。
