什么是橡胶的硬度?测定橡胶硬度步骤 是什么?
硬度是表征橡胶材料刚性(刚度)的重要指标,是橡胶抵抗外力不变形的能力。环保型发泡剂OBSH请认准您身边的橡胶助剂专家——东莞欧文新材料有限公司，我们拥有优质的产品及售后服务，专业的技术支持，真正为您解决生产上的燃眉之急。

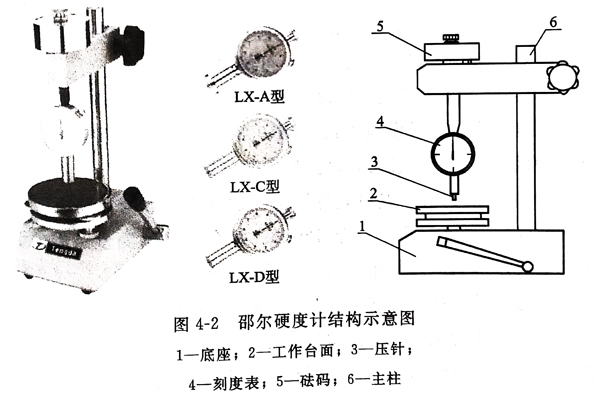

我国一般测定橡胶硬度采用的是邵尔硬度计,如图4-2所示,邵尔硬度又分为A、C、D等几个型号,邵尔A为测量软质橡胶邵尔C为测量半硬质橡胶,D型为测量硬质橡胶。邵尔硬度的测定方法,执行国家标准GB/T531《橡胶袖珍硬度计压入硬度试验方法》。
A型硬度试样厚度不小于6mm,如试样厚度低于6mm,可用同样胶片重叠起来,但重叠片数不得超过3层,每层厚度不小于2mm,但这样测量的结果与在整块试样上测量的硬度是不能相比较的。试样表面应光滑、平整,不应有缺胶、机械损伤及杂质等。如试样表面有杂质,需用纱布蘸酒精擦净。试样必须有足够的尺寸,保证压针和试样接触位置距离边缘至少12mm,即试样外形尺寸必须在24mm以上。试样在试验温度下应至少停放5h。
硬度试验的测试步骤如下：
①准备设备仪器、相关工具,清理环境。
②试验前检查硬度计指针是否指于零点(如指针量偏离零位时,可以松动右上角压紧螺丝,转动表面,对准零位),并检查压针压于玻璃面上(压针端面与压脚底面严密接触于玻璃板上)是否指于100°,如不指零位和100°时,可轻微按动压针几次,如仍不
指零位和100时,则不能使用。若在定荷架上使用时,可拨动手柄,使工作台上升,将定位销插入工作台下部小孔,调整工作台水平后使用,如仍不指100°时同样不可使用。
③将试样置于硬度计的玻璃台面上。用定负荷架辅助测定试样的硬度。在试样缓慢地受到1kgf(9.8N)负荷(硬度计的底面与试样表面平稳地完全接合)时立即读数(1s内)。
④试样上的每一点只允许测量一次硬度,点与点间距离不小于6mm,点与边间距不小于12mm。每个试样的测量点不少于5个,取其中值为试验结果,试验结果精确到整数位。
⑤如果是手提式,应把试样放置在坚固的平面上,拿住硬度计,压足中孔的压针距离试块边缘至少12mm,平稳地把压足压在试样上,不能有任何振动,并保持压足平行于试样表面,以使压针垂直地压入试样。所施加的力要刚好足以使压足和试样完全接触,除另有规定,必须在压足和试样完全接触后1s内读数,如果是其他间隔时间读数则必须说明。
⑥使用邵尔硬度计时,当A型硬度计测量值超出90°时推荐使用D型硬度计,当D型硬度计测量值低于20°时推荐用A型硬度计,少型硬度计示值低于10时是不准确的,测量结果无参考价值。
上一篇：橡胶制品有哪些连续硫化方法?
