填充体系与耐磨耗性的关系
通常硫化胶的耐磨耗性随炭黑粒径减小、表面活性和分散性的増加而提高。不同炭黑对NR、SBR胎面胶耐磨耗性的影响见表8-24。

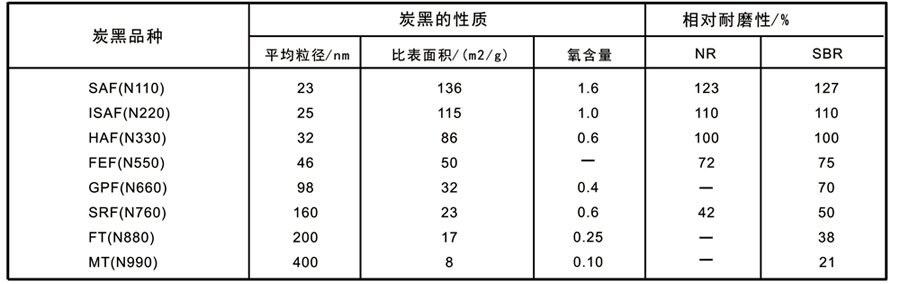

表8-24不同炭黑对NR、SBR胎面胶耐磨耗性的影响
在EPDM胶料中添加50质量份的SAF和1SAF炭黑的硫化胶,其耐磨耗性比填充等量FEF炭黑的耐磨性高一倍。炭黑的用量与硫化胶耐磨性的关系曲线有一最佳值,如图8-3所示。

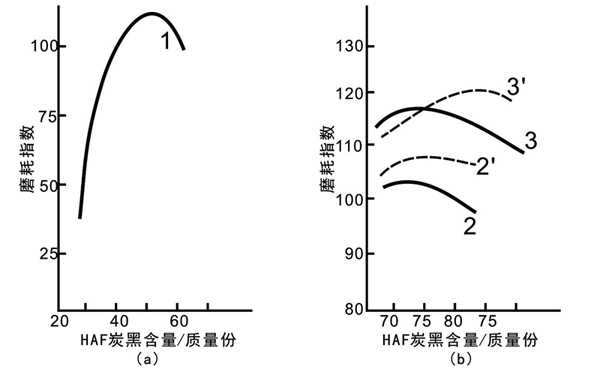

图8-3 SBR、BR胎面胶耐磨耗性与HAF用量的关系
各种橡胶的最佳填充量,按下列顺序增大:NR<IR<不充油SBR<充油SBR<BR。橡胶促进剂生产厂家东莞欧文新材料为您提供最优质的产品及服务。
天然橡胶中的最佳用量为45~50质量份;异戊橡胶和非充油丁苯橡胶中为50-55质量份充油丁苯橡胶中为60~70质量份;顺丁橡胶中为90~100质量份。一般用作胎面胶的炭黑最佳用量,随轮胎使用条件的苛刻程度提高而增大。填充新工艺炭黑的硫化胶耐磨耗性比普通质黑的耐磨耗性提高5%。用硅烷偶联剂处理的白炭黑也可以提高硫化胶的耐磨耗性。
上一篇：硫化体系与耐磨耗性的关系
下一篇：提高硫化胶耐磨耗性的其他方法
