防老剂4010NA
1、性能
防老剂4010NA又称抗老剂IPPD、抗氧剂4010NA。分子式为C15H18N2,相对分子量为226.31。纯品为白色结晶,工业品因光照逐渐变为紫灰色。相对密度1.14,熔点80.5℃。溶于油类、丙酮、苯、四氯化碳、二硫化碳和乙醇,难溶于汽油,不溶于水,暴露于空气及阳光下会变色,毒性较小。含本品的硫化胶与强氧化剂或铁盐长期接触会出现渗色现象。
2.生产原理
4-氨基二苯胺与丙酮在铜一铬催化剂存在下,于160℃~165、氢压6.0~6.5MPa条件下进行缩合反应,反应产物经分离、结晶、过滤、干燥得防老剂4010NA。

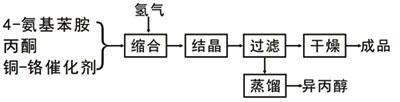

3.工艺流程
4.主要原料(kg/t)
4-氨基二苯胺(96%) 1000 氢气 适量
丙酮(98%) 2500 铜-铬催化剂 60~100
5.生产工艺
在耐高压的缩合反应釜中,加入500kg凝固点≥68℃的对氨基二苯胺和1250kg98%的丙酮,以及80kg铜-铬催化剂,搅拌下加热至160-165℃,通入氢气并保持氢气压力为5.56.0MPa进行反应,反应结束后,泄压,回收氢气,趁热出料,经过滤回收催化剂。冷却结晶,过滤后干燥,得防老剂4010NA。滤液经蒸馏可得异丙醇。
6.质量标准(GB-882888)
外观 浅红色至紫红色结晶粉末或片晶
外观 浅红色至紫红色结晶粉末或片晶
干品初熔点/℃ ≥70.0
加热减量/% ≤0.50
灰分/% ≤0.30
灰分/% ≤0.30

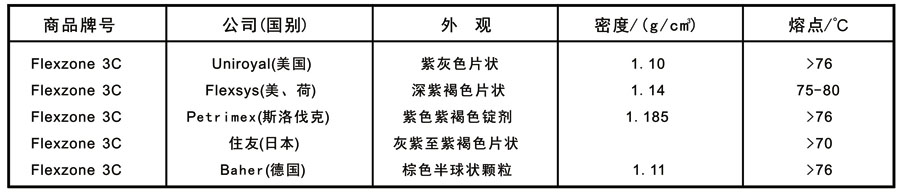

7.国外相应产品的质量指标
8.用途
用作橡胶防老剂,具有优良的抗氧、抗臭氧、抗曲挠龟裂、抗日晒龟裂和抑制铜锰等有害金属离子的作用。对臭氧和曲挠疲劳有卓越的防护效能;对氧、热等一般老化也有良好的保护作用;对有害金属如铜、锰对橡胶的破坏也有抑制作用。对天然橡胶、丁苯橡胶、丁腈橡胶、氯丁橡胶、顺丁橡胶和异戊橡胶尤为适用,既可用于硫化橡胶,也可用于未硫化的橡胶中。本品与防老剂RD、防老剂AW、防老剂BE或蜡类物理性防护剂并用效果更为显著,并可减少其用量。常用于制造承受动态和静态应力较高的橡胶制品,如飞机和汽车轮胎、自行车外胎、电缆、胶管、胶带、胶辊等。在天然橡胶中用量为2.5%~3.0%、丁苯橡胶中为4%以下时,不会产生喷霜现象。本品有污染性、不宜用于浅色橡胶制品。还可用作聚乙烯、聚丙烯、丙烯酸树脂的热氧稳定剂。
9.安全与贮运
生产中使用4-氨基二苯胺、丙酮等,反应设备应密闭,操作人员应穿戴劳保用品,防老剂4010NA有一定毒性,见光会变色。以塑料编织袋内衬塑料袋包装,贮存于阴凉、干燥处,贮运时防火、防晒。
